QUADROCOPTER BAUEN
Der Quadrocopter fliegt mit 4 Motoren. Er ist die preiswerteste Möglichkeit, einen Multicopter aufzubauen und ist auch die Variante mit dem geringsten Gewicht.
ANORDNUNG DER MOTOREN UND STEUERPLATINE

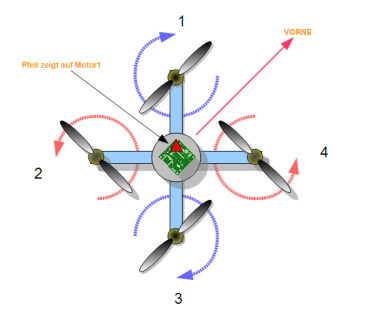

Um einen Quadrocopter zu bauen, werden die Motoren nach dem rechts
abgebildeten Schema montiert.
1= Vorne (Rechtsdrehend)
2= Links (Linksdrehend)
3= Hinten (Rechtsdrehend)
4= Rechts (Linksdrehend)
Der weisse Pfeil auf der Steuerplatine muss auf Motor 1 (Vorne) zeigen. Der
Quadrocopter kann in "+" ("Vorne" ist Motor 1) oder "X" Formation ("Vorne" liegt
zwischen Motor 1 und 4) geflogen werden.
VOR- UND NACHTEILE
•
Preisgünstigste Variante eines Multicopters
•
Geringes Gewicht für sportliches Fliegen
•
Einfach aufzubauen (insbesondere für Einsteiger)
•
Ausfall eines Motors in der Luft führt zum Absturz
•
Montage einer Kamera nicht immer einfach
BENÖTIGTE KOMPONENTEN
•
Steuerplatine (PCC oder Merope)
•
Quadrocopter-Rahmensystem
•
4 Brushless Motoren
•
4 Brushlessregler
•
RC-Empfänger
•
Flugakku
