OCTOCOPTER BAUEN
Der Octocopter fliegt mit 8 Motoren. Gegenüber dem Quadrocopter hat er eine weit höhere Nutzlast, bei deutlich höherem Gewicht und Stromverbrauch.
ANORDNUNG DER MOTOREN UND STEUERPLATINE

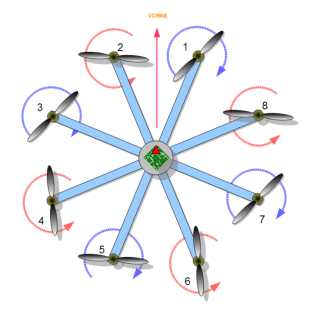

Um einen Octocopter zu bauen, werden die Motoren nach dem rechts
abgebildeten Schema montiert.
1= Vorne Rechts (Rechtsdrehend)
2= Vorne Links (Linksdrehend)
3= Links Vorne (Rechtsdrehend)
4= Links Hinten (Linksdrehend)
5= Hinten Links (Rechtsdrehend)
6= Hinten Rechts (Linksdrehend)
7= Rechts Hinten (Rechtsdrehend)
8= Rechts Vorne (Linksdrehend)
Der weisse Pfeil auf der Steuerplatine muss zwischen Motor 1 (Vorne Rechts) und
Motor 2 (Vorne Links) zeigen.
VOR- UND NACHTEILE
•
Erhöhte Nutzlast gegenüber Quadrocoptern und Hexacoptern
•
Bei Ausfall eines Motors (bzw. 2 auf verschiedenen Seiten) kann ganz
normal weitergeflogen werden
•
Kameramontage durch den größeren Rotorkreis einfacher als bei
Quadrocoptern
•
Anspruchsvoller Bau wegen erhöhtem Stromverbrauch (Verkabelung) und
mechanischen Belastungen durch hohes Gewicht (nicht empfohlen für
Anfänger)
•
Fluglage in größerer Entfernung schwer erkennbar
•
Höherer Platzbedarf, größere Kosten (zuätzliche Motoren, größerer
Flugakku) als bei Quadrocoptern
BENÖTIGTE KOMPONENTEN
•
Steuerplatine (PCC oder Merope)
•
Octocopter-Rahmensystem
•
8 Brushless Motoren
•
8 I²C-Brushlessregler oder 8 Standard-Brushlessregler und eine
Extenderplatine
•
RC-Empfänger
•
Flugakku
DOWNLOADS - TABELLEN UND INFORMATIONEN
LAYOUT
